Prozessdurchführung
Die Bax Engineering GmbH bietet Ihnen umfassendes Know-How und Service bei allen Fragen zu Prozessdurchführungen und Prozessverschraubungen für Hochdruck- und Vakuumanwendungen.
Mit Unseren Prozessdurchführungen werden Messfühler, Sensoren, Drähte, Kabel, Elektroden und andere Elemente beschädigungsfrei aus Ihren Prozessen herausgeführt.
Messfühler, Kapillare, Leistungskabel und Drähte sowie optische Fasern werden mit höchster Dichtheit für Hochdruck und Vakuum Anwendungen eingesetzt.
Die Standarddichtungsmaterialien sind Neopren, Viton, Teflon, Lava und Grafoil. Der Temperaturbereich reicht von -240 °C bis +1650 °C, von Vakuum bis Hochdruck 2000 bar und bei Elektrodendurchführungen bis 8000 V und 525 A. Für Sonderanwendungen stehen weitere Materialien zur Verfügung.
Für nahezu alle Anwendungen haben wir die passende Lösung.
Fragen Sie uns! Gern kommen wir auch zu Ihnen.
Fragen Sie uns, wir beraten Sie gern.
Single Element Sealing
Zur Abdichtung von Einzelelementen wie Temperatursensoren, Rohre, Kabel, Glas, Keramik, Kunststoff, Elektroden usw.
Packing Gland (PG) Series
-
Geeignet für Elementdurchmesser von 0.5 mm (0.040”) bis 47.5 mm (1.50")
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar (HPG-Ausführung mit Peek)

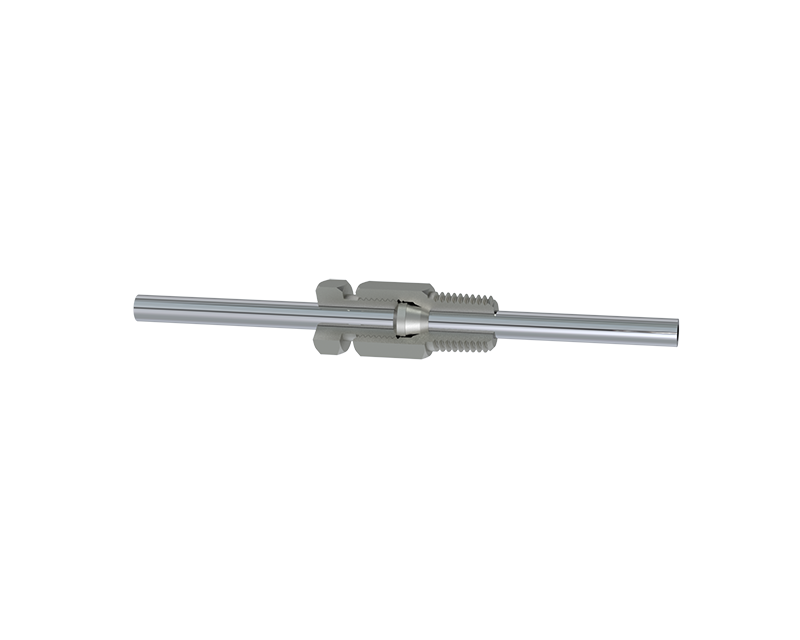

Midlock (MK) Series
- Zum Abdichten metallischer Elemente und/ oder an Hochvibrierenden Anlagen
- Edelstahldurchführung – Das Einfach-Element ist selbstzentrierend

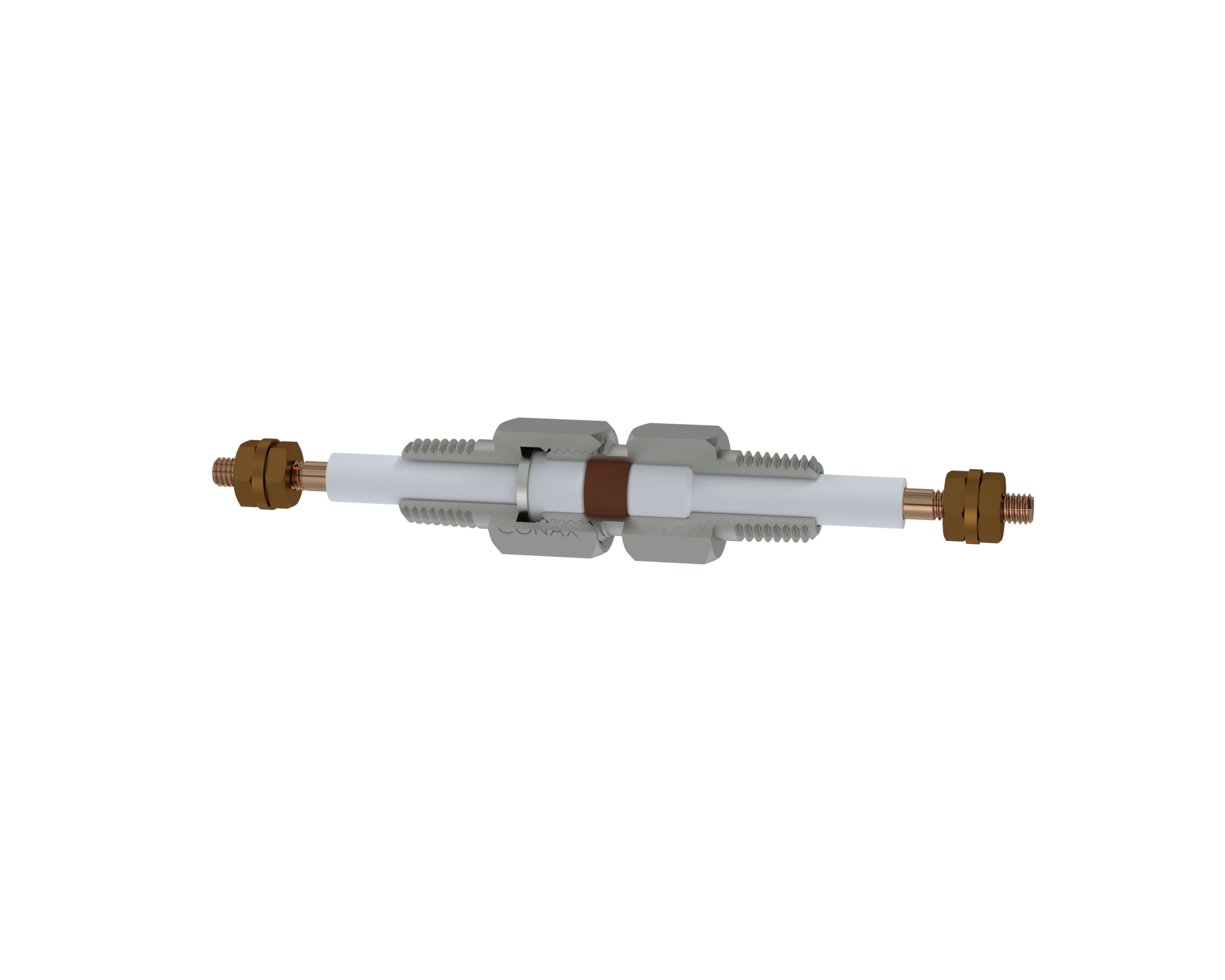

Electrode (EG) Series
-
Vollständig Isoliert gegen Elektrische Belastung bis zu 2000 VDC und 400 A
-
Temperaturbereich: –185 °C - 870 °C
-
Druckbereich von Vakuum bis 551 bar (Hochdruckausführung bis 1378 bar)
Electrode Teflon (EGT) Series
-
Vollständig Isoliert gegen Elektrische Belastung bis zu 8000 VDC und 525 A
-
Temperaturbereich: –185 °C - 232 °C
-
Druckbereich von Vakuum bis 170 bar (Hochdruckausführung bis 530 bar)

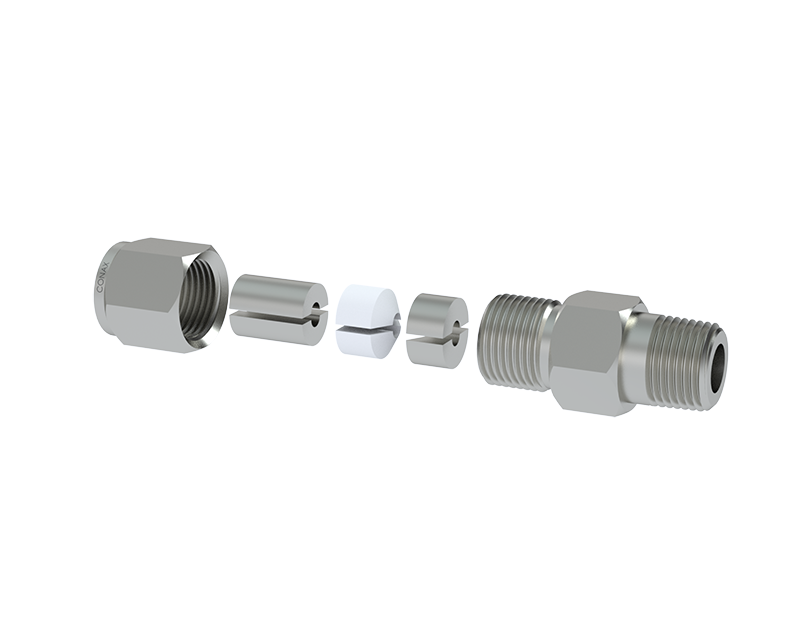

Split (PGS) Series
-
Falls aufgrund Elementgeometrie die Verwendung der PG-Series nicht möglich ist (z. B. Stecker, Verdickte Spitze, Überlänge,…) kann die PGS Series mit geteilter Dichtung eingesetzt werden.
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar
Multiple Element Sealing – mit vorinstallierten Drähten
Zur Abdichtung mehrerer vorinstallierten Drähten für Strom und Spannung sowie von Sensor- und Instrumentensignalen.
Split (PGS) Series
-
Falls aufgrund Elementgeometrie die Verwendung der PG-Series nicht möglich ist (z. B. Stecker, Verdickte Spitze, Überlänge,…) kann die PGS Series mit geteilter Dichtung eingesetzt werden.
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar

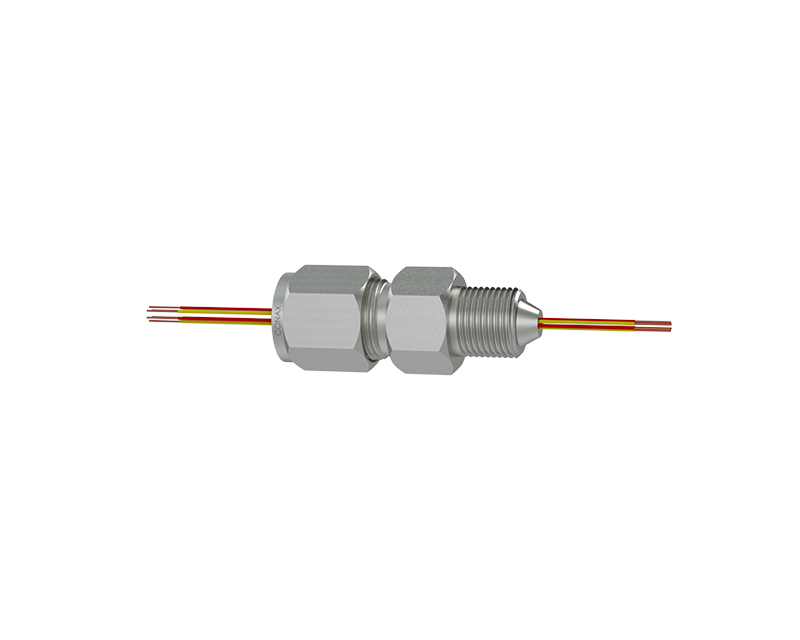

High Pressure (HPPL/ HPEG) Series
-
Zur Abdichtung von Leitung (Sensorleitung und Elektroden) für Hochdruckanwendungen.
-
Druckbereich bis 2067 bar

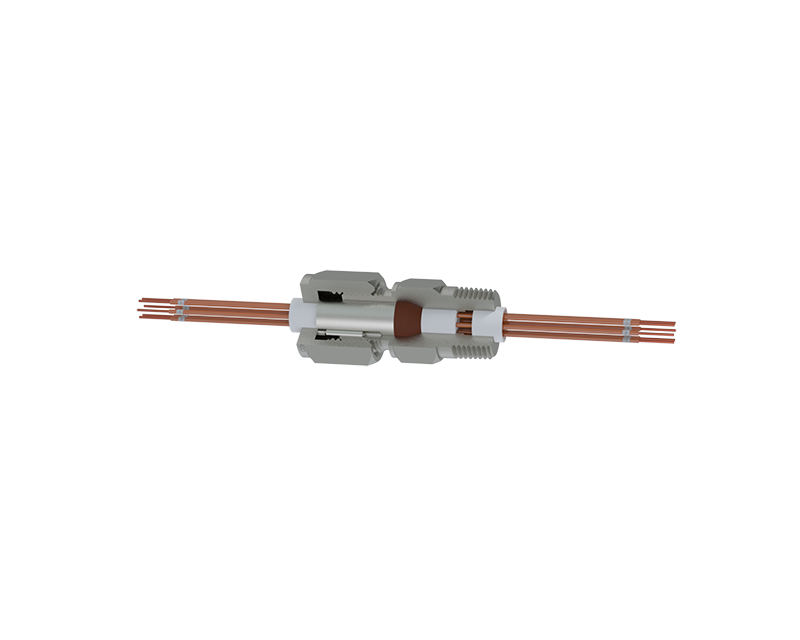

Power Lead (PL) Series
-
Für Stromdurchführungen von 600 VAC/ 850 VDC und 55 A
-
Anzahl der Drähte: 1 bis 18 (6 AWG bis 20 AWG)
-
Temperaturbereich: –185 °C - 232 °C
-
Druckbereich von Vakuum bis 690 bar

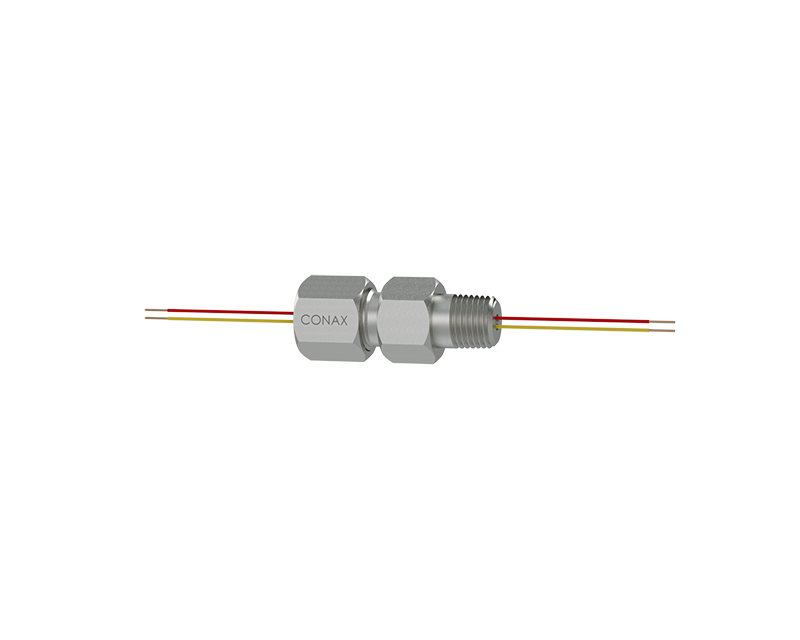

Transducer Gland Teflon (TG24T) Series
-
Teflonisolierte Drähte in Kupfer (100 VDC) oder Thermoelementmaterialien
-
Anzahl der Drähte: 2 bis 24 (24 AWG)
-
Temperaturbereich:–185 °C - 260 °C
-
Druckbereich von Vakuum bis 551 bar
Transducer Gland Fiberglass (TGF/ TGM) Series
-
Glasfaserisolierte Drähte in Kupfer oder Thermoelementmaterialien
-
Anzahl der Drähte: 2 bis 24 (20 AWG, 24 AWG)
-
Temperaturbereich: –185 °C - 232 °C (an der Dichtung, Drähte bis 760 °C)
-
Druckbereich von Vakuum bis 689 bar
Multiple Element Sealing – ohne vorinstallierten Drähten
Zur Adichtung an mehreren Elementen wie Temperatursensoren, Rohre, Kabel, Glas, Keramik, Kunststoff.

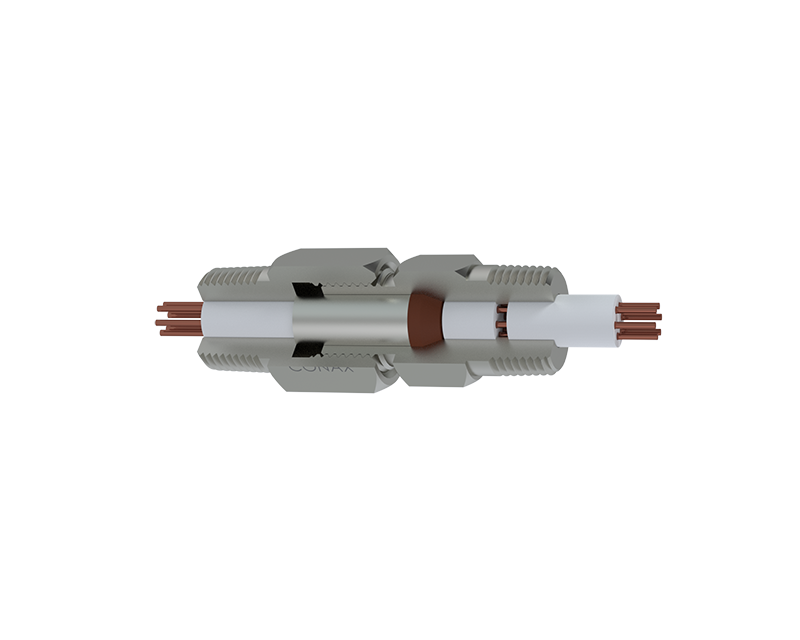

Transducer (TG) Series
-
Zur Abdichtung von nicht isolierten Drähten
-
Anzahl: 2 bis 16 (8 AWG bis 24 AWG)
-
Temperaturbereich: –185 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar

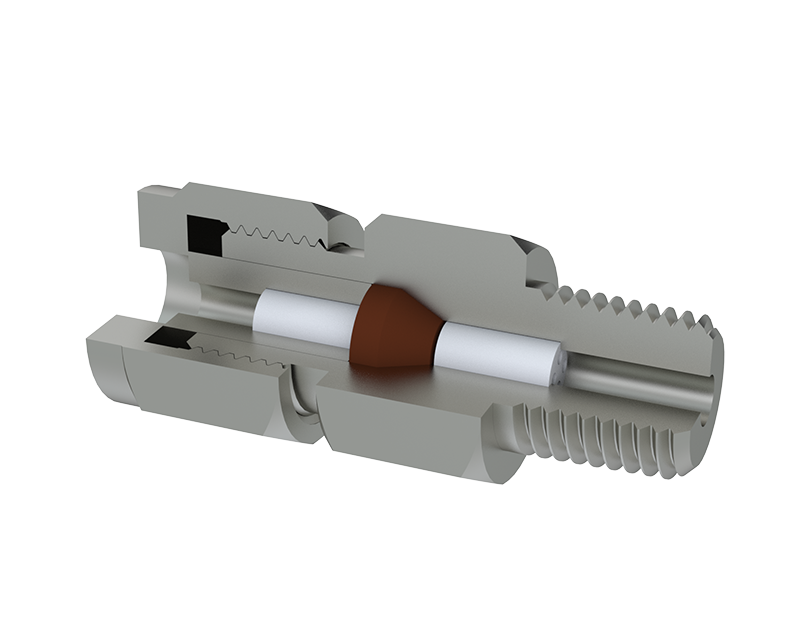

Multi-hole Ceramic (MHC) Series
-
Nicht isolierte Mehrfachdruchführung von Ø 0,5 mm bis Ø 3,00 mm
-
Anzah: 1 bis 16 Elemente
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar (Hochdruckausführung bis 1200 bar)

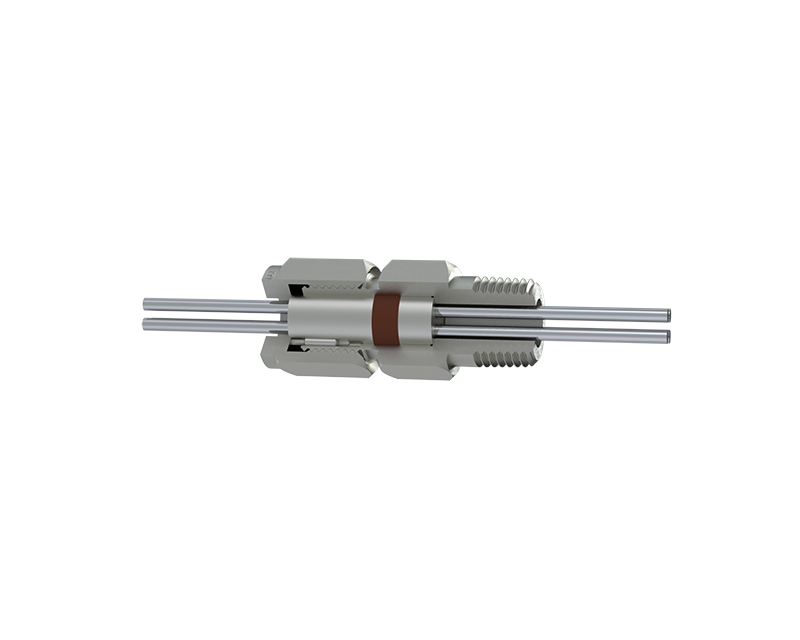

Multi-hole Metal (MHM) Series
-
Flexible Ausführung in Bezug auf Durchmesser Anzahl Lochbild
-
Anzahl 2 bis 60 Elemente
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar
Split (PGS/ SPG/ DSPG/ SPGA) Series
-
Falls aufgrund Elementgeometrie die Verwendung der MHM-Series nicht möglich ist (z. B. Stecker, Verdickte Spitze, Überlänge,…) kann die PGS/ SPG/ DSPG/ SPGA Series mit geteilter Dichtung eingesetzt werden.
-
Anzahl: 2 bis 17 Elemente
-
Temperaturbereich: –240 °C - 870 °C
-
Druckbereich von Vakuum bis 690 bar

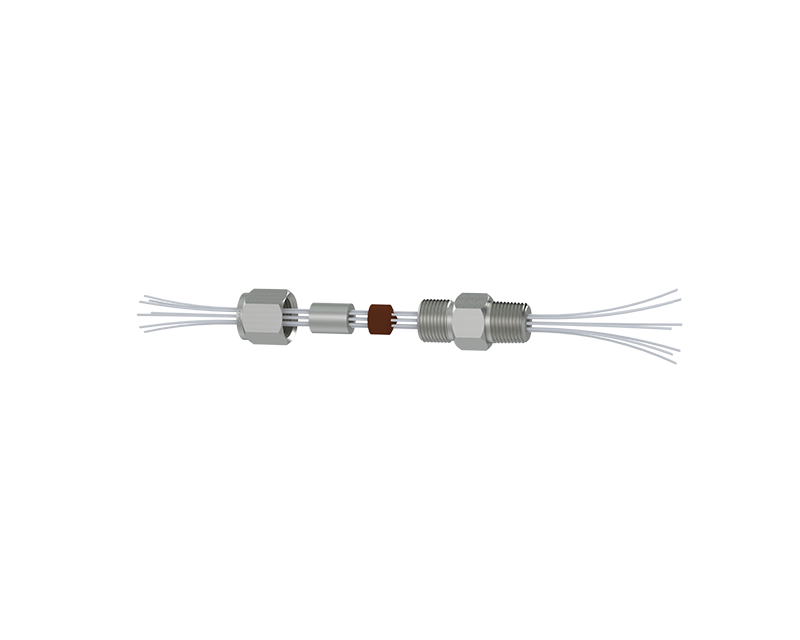

Sensor Wire Seal (BSWS) Series
-
Abdichtung von Lager, Temperatur- und Schwingungssensoren
-
Temperaturbereich von Umgebungstemperatur bis 38 °C
-
Druckbereich bis 4 bar
Glasfaser FSA/FCA
In einem metallischen Röhrchen wird die Glasfaser mit einem speziellen Verfahren abgedichtet, die anschließend mit einer Single- bzw. Muliple Element Sealing in den Prozess eingebracht werden können.
Indiviudelle, Kundenspezifische Lösungen
Wir entwickeln individuelle und maßgeschneiderte Lösungen nach Kundenspezifikation
Spechen Sie uns dazu bitte persönlich an.
